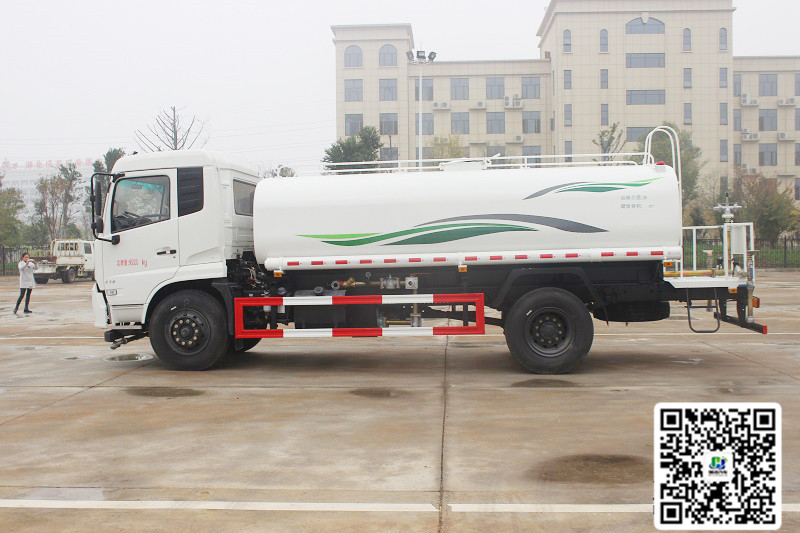

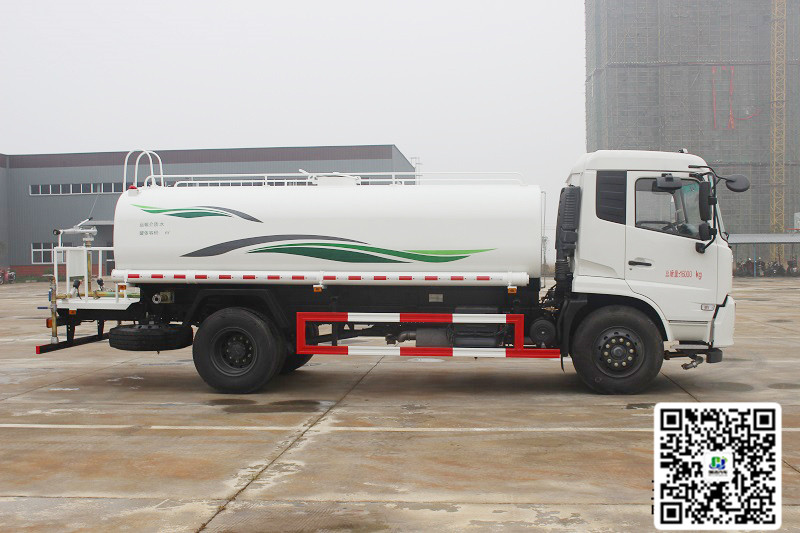

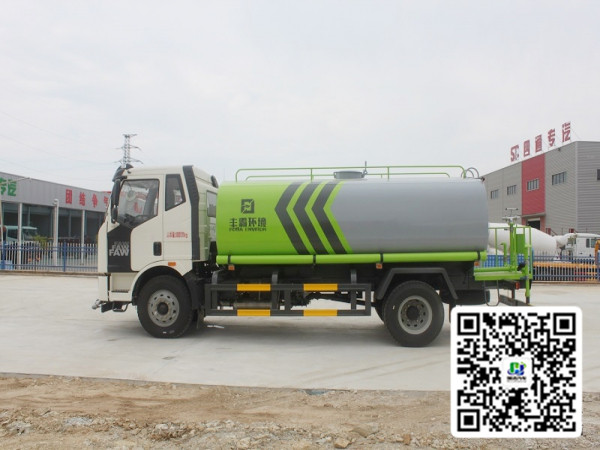

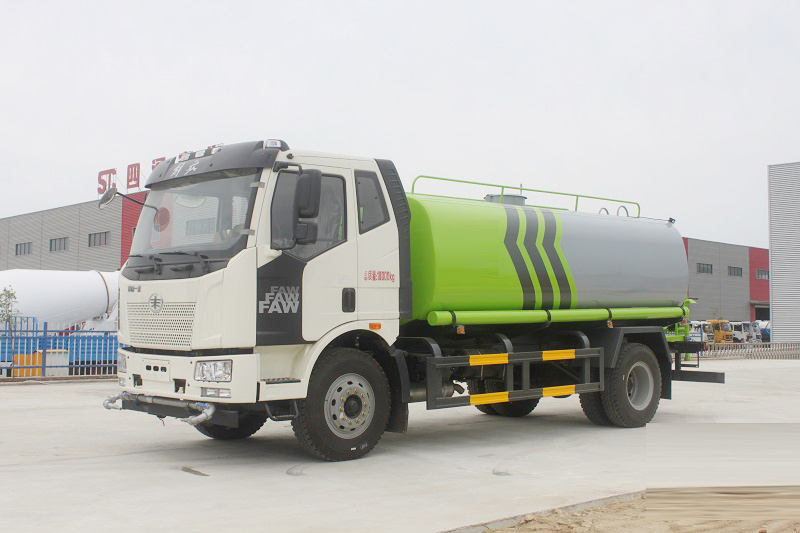

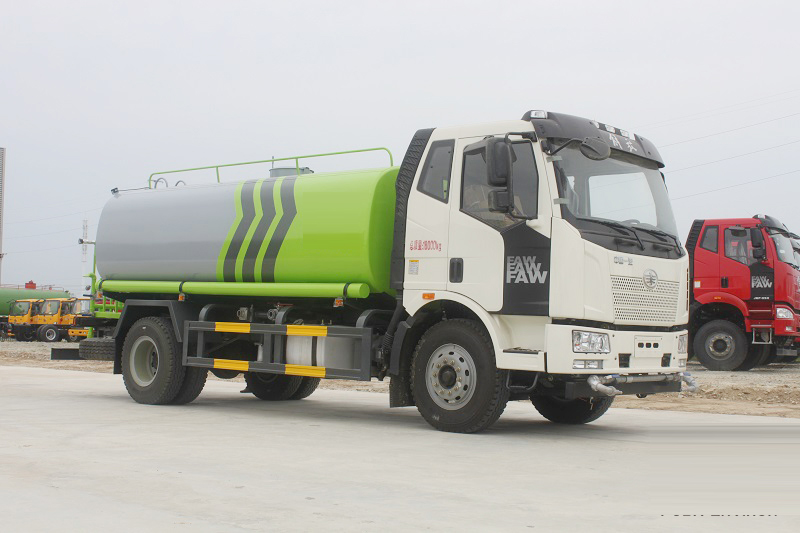

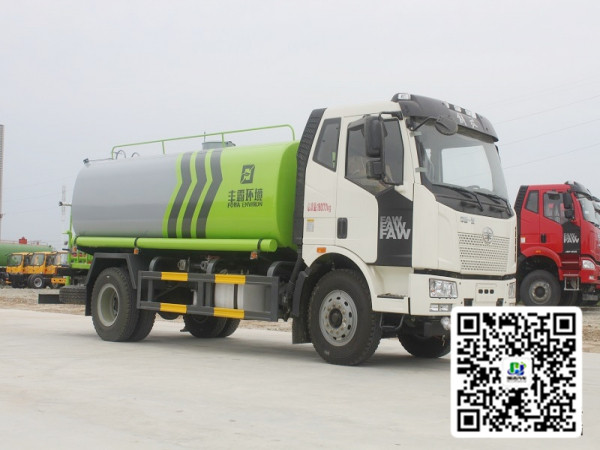

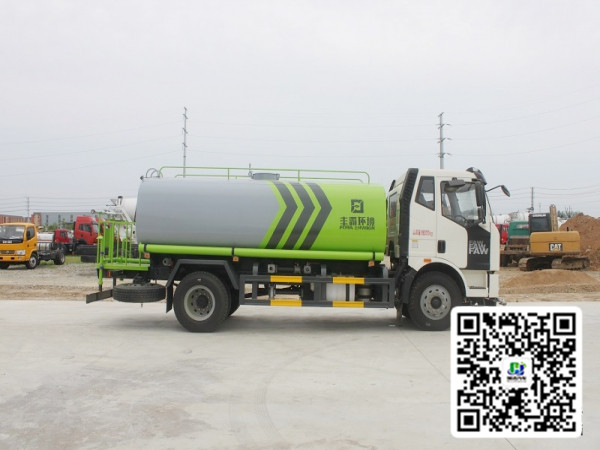

一，车辆外观：

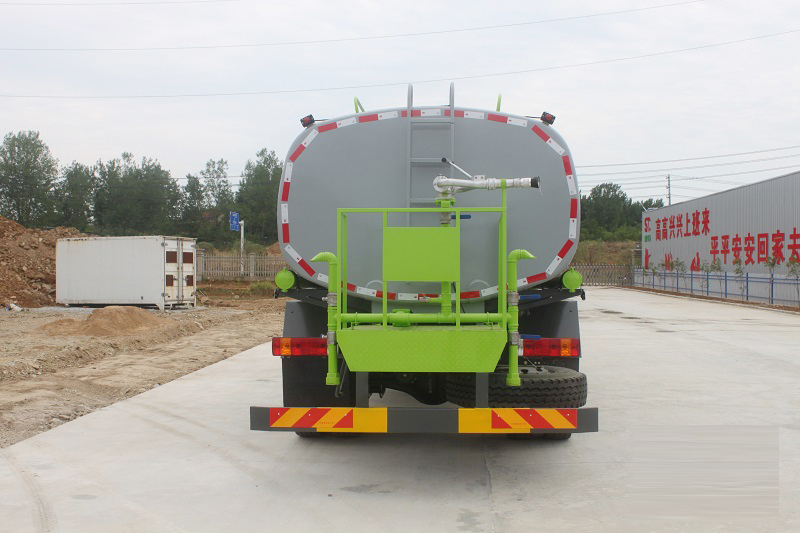

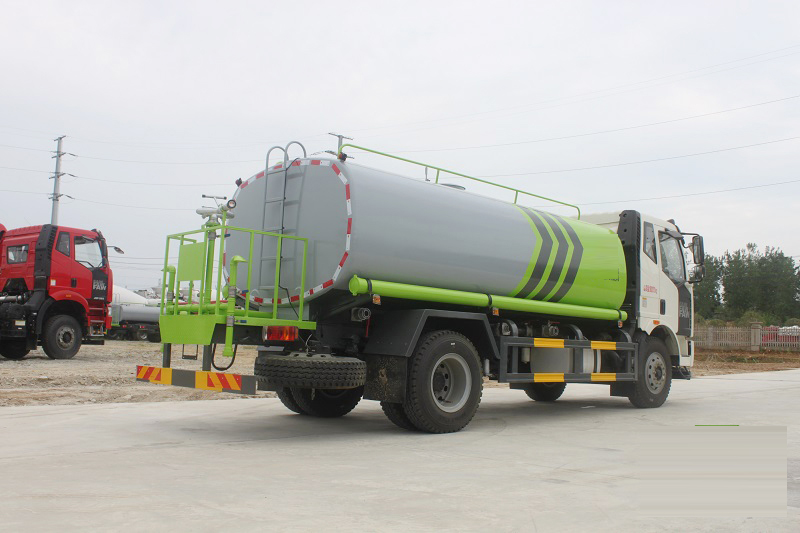

采用椭圆形或者方圆形结构的水罐，整车造型新颖、美观大方，管道上有压力表，方便操作人员随时掌握泵的运转情况。驾驶室和罐体中间有量管，使水罐内的水量一目了然。罐体尾部有操作平台，平台有安全防护栏保障操作人员的安全，平台上有爬梯方便操作人员上下车观察罐体内的情况。
可加装药盘,药泵、高压喷药设备、非车带泵动力等。多方位进出水接头、气动阀、**灯等****，以满足不同用户需求。
二，底盘配置：
该车采用一汽原厂底盘，J6L半浮平顶小排半驾驶室、4500轴距，大柴CA4DK1-22E6(220马力国六)，一汽六档变速箱，11吨后桥， 10.00R20钢丝胎，237双层车架，其他：自动空调、减振座椅、北斗车载、手动玻璃、手动举升、手动后视镜、发动机体现5万公里长换油周期。
三，上装配置：
1.容积：13方；整车采用杭州威龙泵水泵。
2.全车**系统采用新式气控球阀进行气动**，可以实现在驾驶室内分别**前冲后洒作业。
3.罐体采用国标Q235碳钢板材厚度4mm，封头厚度为5mm。
4.所有管道采用无缝钢管镀锌防腐防锈处理。
5.所有进出水口加装黄铜过滤器，上罐口安装过滤网，保证运水清洁，不会造成管道及水泵堵塞或损坏。
6.整车管道配备水压表，防止管道压力过大产生故障。
7.配备不锈钢高压水炮，车尾LED箭头指示灯。
8.所有直通球阀均采用304不锈钢材质，防止漏水及增加美观。
9.聚四氟垫片采用聚乙烯材质，防止变形，增加了垫片使用年限。
10.罐体做环氧树脂防腐，防腐有效的保证了运输介质的清洁，常规环境下防腐有效时限高于同行产品。
11.带低水位报**器，防止水泵空转受损。
12.工作范围:自吸高度：≥7m，洒水宽度：≥16m，**大射程：≥20m;可调节成柱状，射程≥24m;也可调节成雾状;射程≥5m。
上装规格 | 4500×2300×1480 | ||
上装配置及参数 | 水罐有效容积(m³) | 13 | |
水**射程(m) | 28 | ||
冲洗宽度(m) | ≥14 | ||
洒水宽度(m) | ≥12 | ||
罐体 | 罐体材质、厚度 | Q235B碳钢、4mm | |
封头材质、厚度 | Q235B碳钢、4mm | ||
防波板厚度/个数 | 3mm/2 | ||
检修人孔 | Q235B碳钢，1个 | ||
水泵 | 型号 | 60/90; 50/110 | |
流量 | 60 | ||
扬程(m) | 90 | ||
自吸高度（m） | 6.5 | ||
水路系统 | 管路 | 镀锌钢管、油漆 | |
前冲 | 铝合金、圆锥喷嘴，2个 | ||
后洒 | 铸铁，2个 | ||
水炮 | 铝合金，1个 | ||
侧喷 | 铝合金、莲蓬喷头，2个 | ||
球阀 | 合金钢、手动球阀 | ||
加水口 | 中式内扣式消防栓接口、铝合金 | ||
取力器、传动轴 | 与变速箱、水泵匹配 | ||
工作平台 | Q195碳钢、冲孔、1.5mm | ||
管箱 | 2个、PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形； | ||
四，工艺特点：
1.采用自动流水线罐体生产工艺分为:下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内**生产工艺。罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。
2.所有管道采用无缝钢管镀彩锌、形象高大上，管路耐磨防锈性好。
3.所有法兰垫片拒绝使用橡胶，全部采用聚四氟高端垫片，安装后打密封胶，密封性好，不会漏水。
4.采用新型罐盖，加装罐盖滤网。
5.采用新型的无毒、无味、环保防腐涂料。
6.采用螺栓连接，雨后不流黄水，维修简单方便，所有部件先油漆后总装。
