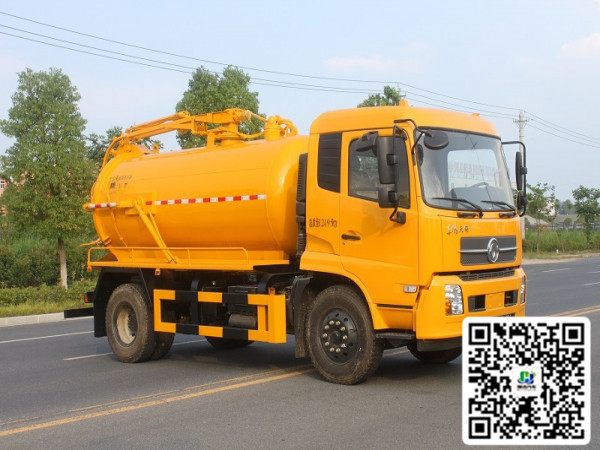

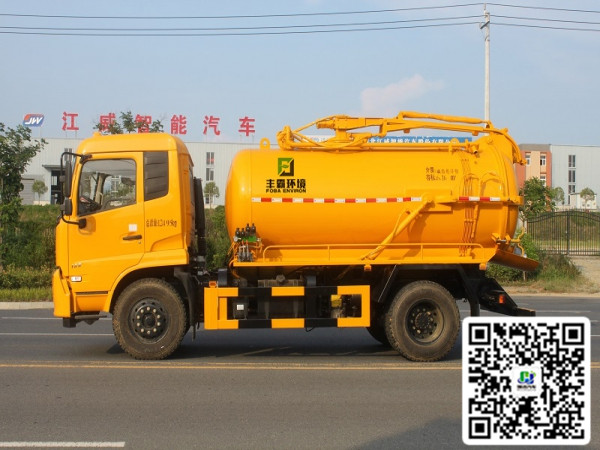

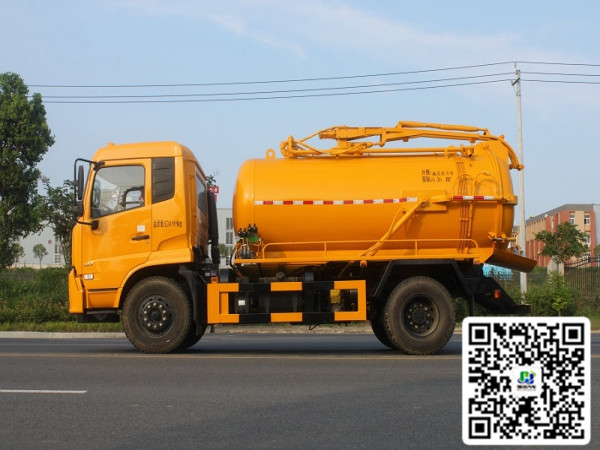

东风天锦吸污车（3800轴距，带旋转臂）

参数配置

整车性能描述：

本产品改装部分主要由罐体、液压开启罐门、抽压管系统、液压系统及操作系统等组成。

1.  罐体

污水罐装配有液面指示器，采用6mm优质钢板卷制、焊接而成。端部焊有6mm厚优质钢板椭圆封头。为提高罐体强度和刚度，有加固板。底部焊有U形支承梁，用以与大梁的紧密贴合和顶升、倾翻、卸载的承力。罐门设计为全开式，罐口用整体式法兰加固。罐体后端采用倾翻铰链轴铰接在底盘纵梁上的副车架上。

2. 可开启罐门

可开启罐门采用6mm厚优质钢板模压而成，与厚25mm的整体圆形法兰焊接而成。法兰设有环形槽，用以安装优质橡胶密封圈，以保证开闭罐门的密封。周边安装有四个手动锁紧装置，确保罐体密封性。罐门用两个液压油缸开启与关闭，清扫污水罐内残液和沉积物十分方便。

3. 驱动系统：

本车装有水环泵。

水环泵由侧取力器驱动。

4.  抽压管系统：

抽压管系主要由水环泵、止回阀、滤气器、球阀以及管路等组成，具有真空抽吸、自流排放等功能。

真空抽吸管路从罐体顶端接出，在真空抽吸管路上，安装有止回阀，防止液体吸入真空泵，并利用气流的冲力使气体产生离心力初过滤，通过滤网再过滤，以免真空泵过早磨损。
